08A  不銹鋼鏈輪

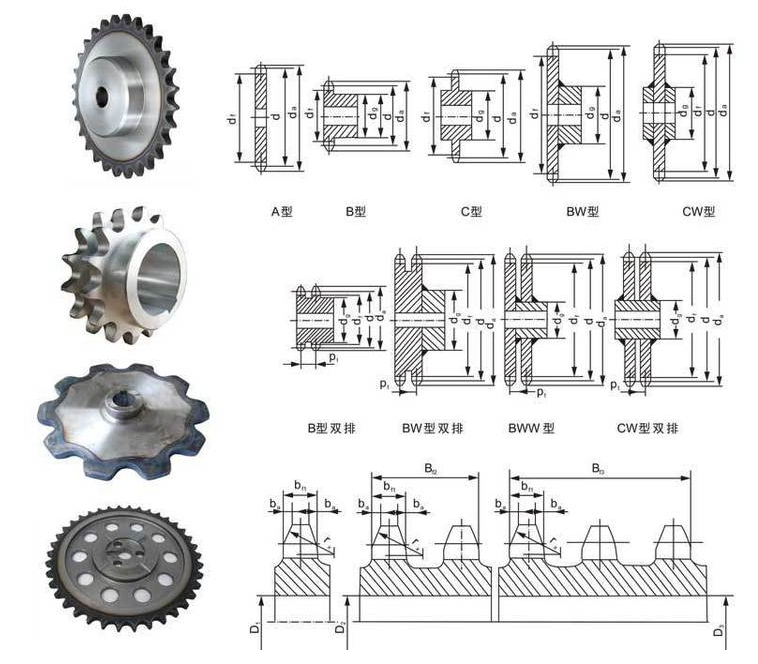

       鏈輪軸面齒形兩側呈圓弧狀，以便于鏈節進入和退出嚙合。齒形用標準刀具加工時，在鏈輪工作圖上不必繪制端面齒形，但須繪出鏈輪軸面齒形，以便車削鏈輪毛壞。軸面齒形的具體尺寸見有關設計手冊。鏈輪齒應有足夠的接觸強度和耐磨性，故齒面多經熱處理。小鏈輪的嚙合次數比大鏈輪多，所受沖擊力也大，故所用材料一般應優于大鏈輪。常用的鏈輪材料有碳素鋼(如Q235、Q275、45、ZG310-570等)、灰鑄鐵(如HT200)等。重要的鏈輪可采用合金鋼。小直徑鏈輪可制成實心式；中等直徑的鏈輪可制成孔板式；直徑較大的鏈輪可設計成組合式，若輪齒因磨損而失效，可更換齒圈。

按照用途不同，鏈可分為起重鏈、牽引鏈和傳動鏈三大類。起重鏈主要用于起重機械中提起重物，其工作速度v≤0.25m/s；牽引鏈主要用于鏈?zhǔn)捷斔蜋C(jī)中移動重物，其工作速度v≤4m/s；傳動鏈用于一般機械中傳遞運動和動力，通常工作速度v≤15m/s。傳動鏈有齒形鏈和滾子鏈兩種。齒形鏈?zhǔn)抢锰囟X形的鏈片和鏈輪相嚙合來實現傳動的，齒形鏈傳動平穩，噪聲很小，故又稱無聲鏈傳動。齒形鏈允許的工作速度可達40m/s，但制造成本高，重量大，故多用于高速或運動精度要求較高的場合。用于動力傳動的鏈主要有套筒滾子鏈和齒形鏈兩種。套筒滾子鏈由內鏈板、外鏈板、套筒、銷軸、滾子組成。外鏈板固定在銷軸上,內鏈板固定在套筒上，滾子與套筒間和套筒與銷軸間均可相對轉動，因而鏈條與鏈輪的嚙合主要為滾動摩擦。套筒滾子鏈可單列使用和多列并用,多列并用可傳遞較大功率。套筒滾子鏈比齒形鏈重量輕、壽命長、成本低。在動力傳動中應用較廣。齒形鏈?zhǔn)怯娩N(xiāo)軸將多對具有60°角的工作面的鏈片組裝而成。鏈片的工作面與鏈輪相嚙合。為防止鏈條在工作時從鏈輪上脫落，鏈條上裝有內導片或外導片。嚙合時導片與鏈輪上相應的導槽嵌合。齒形鏈傳動平穩，噪聲很小，故又名無聲鏈，常用于高速傳動。套筒滾子鏈和齒形鏈鏈輪的齒形應保證鏈節能自由進入或退出嚙合，在嚙入時沖擊很小，在嚙合時接觸良好。
