齒形鏈條裝配

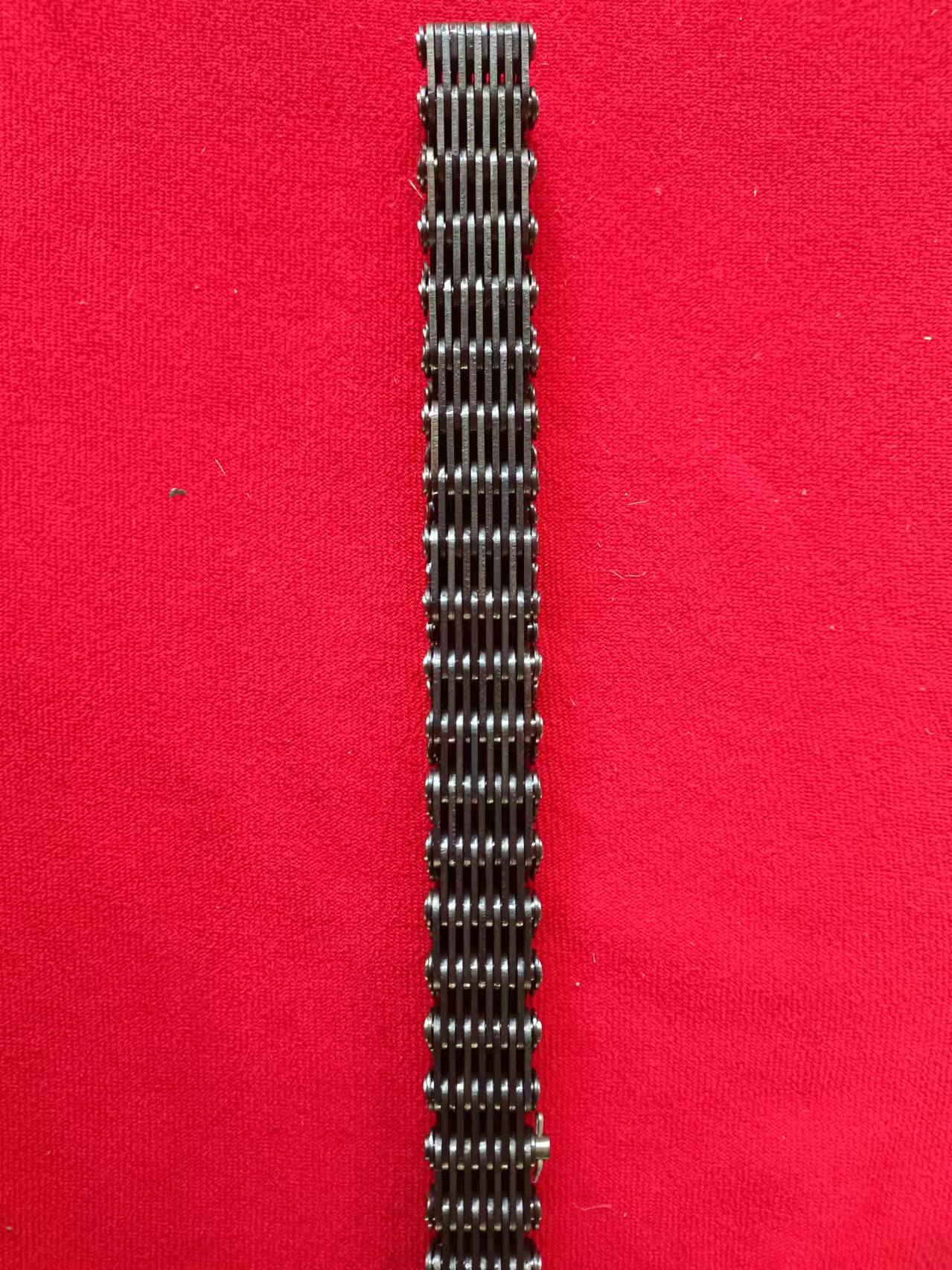

 齒形鏈條有三個主要組件。有與鏈輪嚙合的成排齒形鏈條傳動鏈片，有鉸接件固定這些鏈條片使鏈條能在鏈輪上圍齒形鏈條時彎曲，還有導片使它們保持在鏈輪上。導片可被裝在鏈條兩側或中間。典型的外導式和內導式齒形鏈條分別見3-26和3-27.給各排多增加傳動鏈片，就增加了鏈條的寬度和能力。

鉸鏈大致分為兩大類：單銷軸和雙銷軸。單銷軸鉸齒形鏈條通常使用圓形或者橢圓形銷軸。橢圓銷軸可以直接在傳動鏈條片孔內表面上擺動。帶有單銷軸鉸鏈的齒形鏈條。單銷軸鉸鏈鏈條一般鏈接簡單，并且抗污染性能好。

雙銷軸鉸鏈通常用兩個帶有凸面的銷軸。當與鏈輪嚙合時鉸鏈齒形鏈條兩凸面相對滾動。典型雙銷軸鉸鏈條齒形鏈條。雙銷軸鉸鏈齒形鏈條通過消除滑動極大地減少了摩擦和磨損。雙銷軸鉸鏈條齒形鏈條實際上也消除了多邊形效應影響。銷軸的彎曲表面起一種凸輪作用，節距在每個鏈節嚙合輪齒時會稍微增大后再減小，這種節距變化設計平衡了多邊效應產生的速度變化

齒形鏈條：動力與精度兼?zhèn)?，榮達牌無聲齒形鏈條是連接鏈板和型銷組合，使其成為一個強大且靈活的鏈條驅動。齒形鏈條以其準確，快速和無聲的性能滿足人們的經濟效益和可靠性。無論產品大小，輕重，圓形，或方形，齒形輸送鏈條均可準確，可靠，安全，有成本效益的進行運輸。1，節約空間而且提供各式類型，設計和寬度 2，自由滑動和無聲 3，功能可靠性和使用壽命延長 4，堅固，簡易裝配/拆卸 5，齒形鏈條多樣的結構能使?jié)M足各種所需鏈條的寬度和長度

無聲齒形鏈條精準，功能強，快速和無聲，當設計到精確，快速，無聲驅動時候，齒形鏈條是符合要求的。現代機械生產需要一流的驅動器來提供高度的經濟效率的解決方案。1，小尺寸，效率高。 2，使用壽命長，易裝配。 3，高速，靜音安靜的操作。 4，高扭矩。設計優勢主要雙驅軸關節以及齒形鏈條和齒輪的嚙合設計。結合低影響典型的齒形鏈條。這種驅動解決方案以其平滑和精度高運行而著稱。齒形鏈條和齒輪之間的連鎖動力傳輸消除了滑移和預張緊的必要性。品質材料高和生產工藝使得倒齒形鏈條甚至可以在惡劣的環境，溫度高，或者具有腐蝕性的介質中使用
