Silent Chain Technology for the glass industry

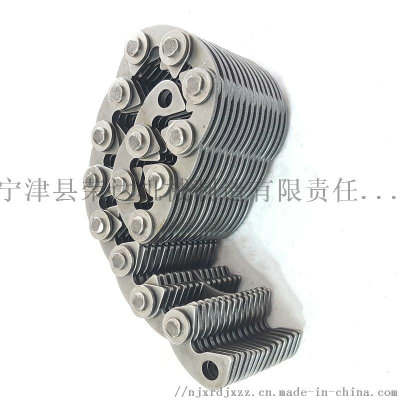

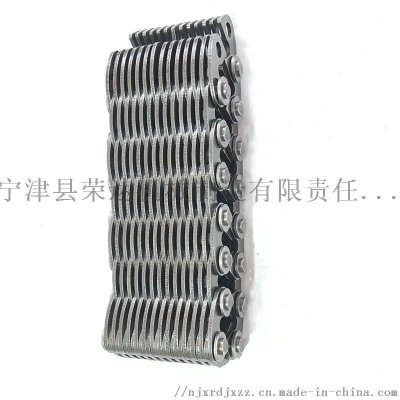

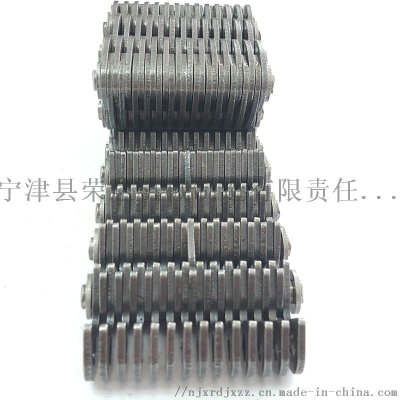

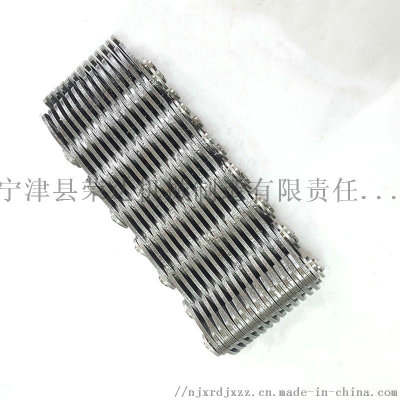

High quality external contact silent chain   chain is ideal for applications where heavy loads (50 to 6000 horsepower) are to be transmitted at moderate to high speeds. It is also ideal where compact design is important.  features a pin and rocker joint which reduces friction and provides pitch elongation through its rolling action. This results in a reduction of chordal action and a significant increase in horsepower capacity.Silent chain is an inverted tooth chain offering low to moderate horsepower for applications. The exclusive rocker joint eliminates friction during chain articulation permitting high rotative speed with less wear and heat High speed gear chain (Hawa chain) transmitting power for 50~6000 horsepower, more than 3000 rpm to high speed applications, compact design, it is an ideal transmission chain chain. She is a kind of high precision gear chain belt, both the smooth and compact chain drive, economic life and long. Characterized by a pin shaft hinge and rolling action between tiles to reduce friction and realize pitch elongation, the result is the effective growth of power transmission capacity and reduce the damage. The polygon effect after shot peening and prestressed chain plate processing, which has larger bearing capacity with a power capacity of three. In the times of the silent chain, with high speed range at high speed roller chain work ability decreased sharply, is the ability to continuously improve the Hawar chain. So the Hawa chain has on many occasions beyond all dispute, remarkable advantages Applicable to all applications of high speed prime mover, such as diesel and gas turbine power transmission and so on

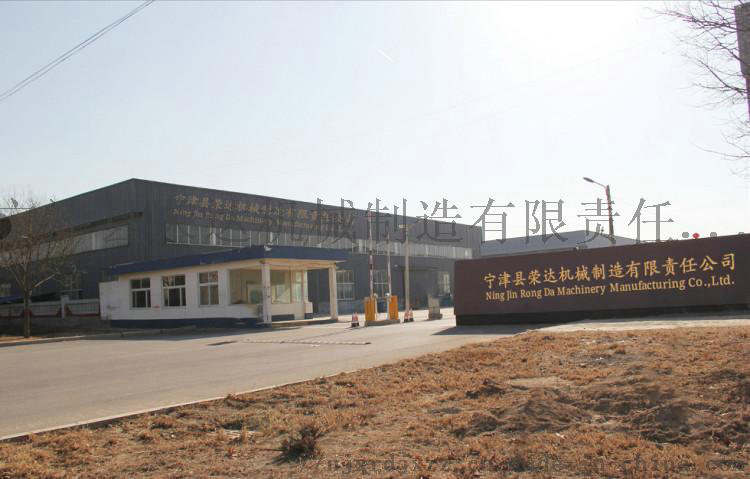

Company Profile   RongDa Company professional producing metallic conveyor belt and equipment since 1982. RongDa company specializes in the design . manufacture various  conveying equipment, chain and metallic conveyor belt. Products are widely  used in food, electronics, chemical, glass. steel and other industries  We have a strong, professional design&production capacity and wealth of experience, can provide you with a complete set of conveying, oven drying.refrigeration, steaming, cleaning solutions and equipment. All of the products can according to customer's drawing or requiremnets design&customize.

專業生產大量現貨各種型號標準 非標準高速靜音齒形鏈條 定制高速無聲齒輪 高速 無聲 大中心距 高速高載 變速高載 扭矩大 精準度高 耐高溫 優質靜音齒形傳動鏈 高速齒輪





無聲齒形鏈條 無聲齒形鏈輪說明

無聲齒形鏈條具有的優點：無聲，靜音，高速，精度高，承載抗拉伸能力強，使用壽命長，比同步帶壽命長，比滾子鏈條噪音小，比一般的輸送帶輸送面平整，傳送精度高，精準度高，誤差小。

現在靜音無聲齒形鏈條應用越來越廣泛，高速無聲靜音低噪音鏈條齒輪應用越來越普遍，有的人把原來的同步帶都換成這種無聲齒形鏈條，有的人使用滾子鏈條噪音太大，也在改成無聲齒形鏈條齒輪。有的高精密要求傳送傳遞精度高的輸送線也在采用無聲齒形鏈條齒輪，好多鍛造行業快速的傳送鍛造件也在采用無聲齒形鏈條，在輸送線上有好多需要平穩輸送的也在采用無聲齒形鏈條作為輸送帶來輸送物件。目前齒形鏈條有一秒16米到30米，無聲齒形鏈條有單軸的，有雙軸的，節距有9.525毫米的型號CL06 SC3,12.7毫米的CL08 SC4 C4,15.875毫米的無聲齒形鏈條CL10,SC5 ，19.05毫米的CL12 SC6 ,25.4毫米的CL16,SC6;31.75毫米齒形鏈條CL20 SC10 ,無聲齒形鏈條38.1毫米CL24 .

無聲齒形鏈條的寬度非標定做，齒形鏈條的寬度是鏈條片的數量決定的。齒形鏈條的長度非標定做。

無聲齒形鏈條采用需要提供的數據資料

1，無聲齒形鏈條的節距

2，無聲齒形鏈條的片數

3，無聲齒形鏈條的長度

4，無聲齒形鏈條的導向形式、

5，無聲齒形軸頭照片

無聲齒形鏈條分類

1，雙軸的齒形鏈條有HPC KH HDL HV RPV RP SC

2，單軸的齒形鏈條有CL06 CL08 CL10 CL12 CL16 CL20 CL24

齒形鏈條適合的范圍

1，同步帶改造，同步帶改成無聲齒形鏈條。

2，高速低噪音環境需要無聲齒形鏈條。

3，傳送精度高的地方需要無聲齒形齒輪。

4，輸送線需要無聲齒形鏈條。

5，折彎機用齒形鏈條

6，石膏機械用齒形鏈條

齒形鏈條的優點：

1.噪音小 齒形鏈條常稱為無聲鏈條，是通過工作鏈板與鏈輪齒的即漸開線齒形嚙合進行傳動，因此與滾子鏈條和套筒鏈條相比，嚙合噪音小。

2，可靠性較高，這是因為齒形鏈條的鏈節是多片式結構，當其中個別鏈條片在工作中遭到破壞時，并不立即使整根鏈條斷開，從而能使人們及時發現更換。同時，與相同節距的套筒鏈條和滾珠鏈條相比，齒形鏈條傳動更加緊湊，如需增加承載能力，齒形鏈條傳動只需在寬度方向上增加較小的尺寸，而套筒鏈條和滾珠鏈條傳動則需要增加鏈條的節距和采用多排鏈條

3，運動精度較高，這是因為在直板滾子鏈條中，由于鉸鏈的摩損，使其內節的實際節距逐漸不同，外節節距變得越來越大，從而降低了運動的精度。而齒形鏈條各鏈節的磨損伸長則相對均勻，因此保持有較高的運動精度。

人們使用齒形鏈條的原因：壽命長，無聲靜音，精度高，安全性好，平穩，高速扭矩大，緊湊。

無聲齒形鏈條的分類：1，無聲齒形鏈條 2，哈瓦無聲齒形鏈條 3，單軸無聲齒形鏈條圓柱和扁軸 4，無聲齒形鏈條內接觸和外接觸內導向或者外導向 5，無聲齒形鏈條有的帶異形片 6，無聲齒形鏈條有直背的和弧形背的

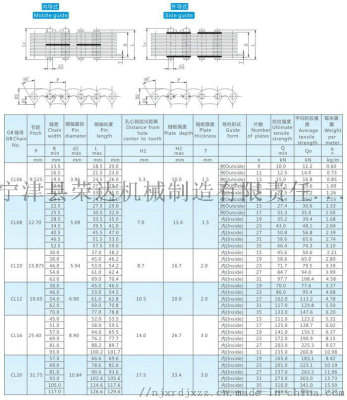

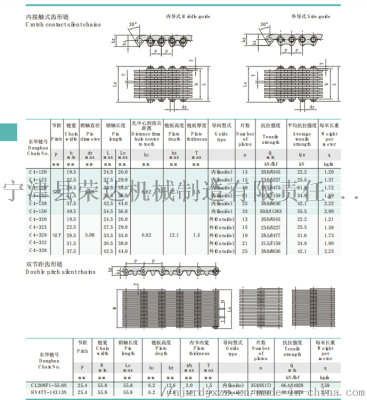

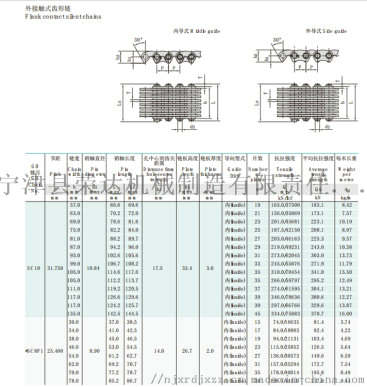

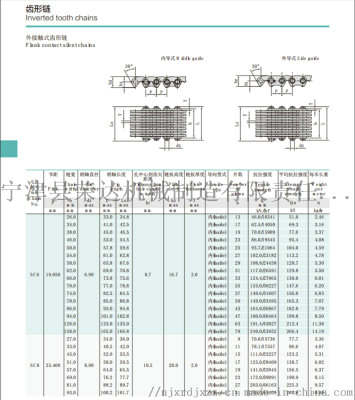

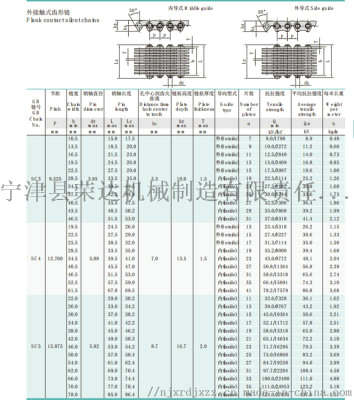

鏈條主要規格  一、齒形鏈：CL04、CL06、CL08、CL10、CL12、CL16、CL20、CL24；C4；CL06F；CL08F；
二、哈瓦鏈：HV3；HV4；HV5；HV6；HV8；：RPV3；RPV4；RPV6；RPV8；RPV12；KHO;KH3;KH4;KH5;KH6;KH8

三、（PIV）無級變速鏈：①節距（15.3mm）；②節距（18.75mm）；③節距（19mm)；④節距（20.1mm）；⑤節距（25mm）；⑥節距（28.6mm）；⑦節距（36mm）；⑧節距（44.4mm）
四、滾柱式無級變速鏈：①節距（12mm）；②節距（13.3mm）；③節距（14mm）；④節距（16.2mm）；

鏈條英文叫做Silent tooth chain 它的優點：高速，無聲，靜音，壽命長，型號規格種類多，選型范圍廣，齒形鏈又稱無聲鏈（Silent Chain），屬于傳動鏈的一種形式。齒形鏈?zhǔn)怯梢幌盗械凝X鏈板和導板交替裝配且銷軸或組合的鉸接元件連接組成，相鄰節距間為鉸連節。根據導向型式可分為：外導式齒形鏈、內導式齒形鏈和雙內導齒形鏈

寧津縣榮達機械制造有限責任公司

銷售經理：方春領    聯系電話：18315825408

地址：山東省寧津縣大祁工業園二期B9
